單級雙吸式離心泵的結構及拆裝工藝流程

發布人：隔膜泵廠家發布日期：2020-12-10 點擊率：本文關鍵詞：?jiǎn)渭?jí)雙吸式離心泵,雙吸式離心泵,離心泵廠家

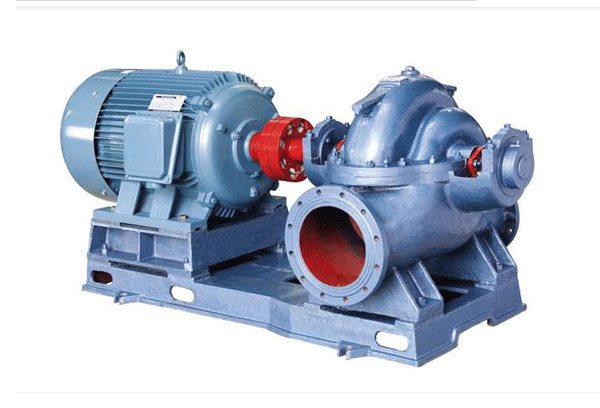

單級雙吸式離心泵的結構

單級雙吸式離心泵相關的零部件：軸、葉輪、卡環、密封環、機械密封軸套、密封體、機械密封、密封壓蓋、擋水圈、軸套、軸承體、軸承擋圈、止退墊圈、泵蓋、楗、銷子、軸承油封等部件。同時還涉及到撓性聯軸器和電機等。

單級雙吸式離心泵的拆裝工藝流程

1、拆卸工藝：拆聯軸器護殼 → 拆連接螺釘 → 拆控制油管 → 拆水泵上蓋螺釘 → 吊離上蓋→ 拆兩端軸座螺釘→ 葉輪軸離機座 → 拆聯軸器泵聯 → 拆鍵→ 拆卡環 → 拆軸承體 → 拆軸承套筒 → 拆擋水圈 → 拆密封壓蓋 → 拆機械密封 → 拆機械密封軸套 → 拆密封環 → 拆定位環 → 拆卡環 → 拆葉輪 → 拆卡環 → 拆鍵

2、裝配工藝：軸鍵 → 葉輪 → 卡環 → 定位環 → 密封環 → 機械密封軸套 → 機械密封 → 密封壓蓋 → 擋水圈 → 軸承套筒 → 軸承體 → 卡環 → 鍵 → 聯軸器泵聯 → 葉輪軸入機座 → 兩端軸座 → 上蓋 → 聯軸器護殼 → 控制油管
