衛生級螺桿泵的工作原理及結構說明

發布人：隔膜泵廠家發布日期：2021-08-04 點擊率：本文關鍵詞：衛生級螺桿泵

衛生級螺桿泵是一種以回轉網狀正排量原理工作的新型泵，主要工作部件為偏心螺桿（轉子）和固定襯套（定子）。兩部分的特殊幾何形狀形成了獨立的封閉室。介質沿軸向均勻流動，內部流速低，體積不變，壓力穩定，不產生湍流和攪動。該泵每級輸出壓力0.6MPa，揚程60m（淡水），適用于輸送溫度在80℃以下的介質（特殊要求可達150℃）。

衛生級螺桿泵結構

衛生級螺桿泵主要由固定在泵體上的襯套（泵筒）、插入泵筒內的驅動螺桿和與其嚙合的兩個從動螺桿組成。三個嚙合螺釘在泵缸中為每個導程形成密封控制，在吸入口和排放口之間形成密封。

衛生級螺桿泵工作時，這是因為兩個從動螺紋與活動螺紋對稱嚙合，因此作用在活動螺紋上的徑向力完全平衡，活動螺紋不能承受彎曲載荷。由于從動螺桿的徑向力支撐在泵缸襯套的整個長度上，因此不需要在外端安裝軸承，基本上不能承受彎曲載荷。運轉時，螺桿外表面與泵筒內壁之間形成的油膜可防止金屬直接接觸，可顯著減少螺桿齒面的磨損。

衛生級螺桿泵運轉，兩端分別作用于液體的吸入壓力和排出壓力，使螺桿內產生軸向推力。推力軸承可用于壓差小于10kgf/cm2的小型泵。此外，高壓油從活動螺桿中心的油孔引入每個螺桿軸套的底部，在螺桿底部產生與軸向推力相反的平衡推力。

螺桿泵與其他容積泵相同。當泵出口完全關閉時，泵內的壓力上升到危險水平，損壞泵并使電機過載。因此，須在泵的進出口處安裝安全閥。

衛生級螺桿泵軸封通常采用機械軸封，可根據工作壓力采用各種形狀。

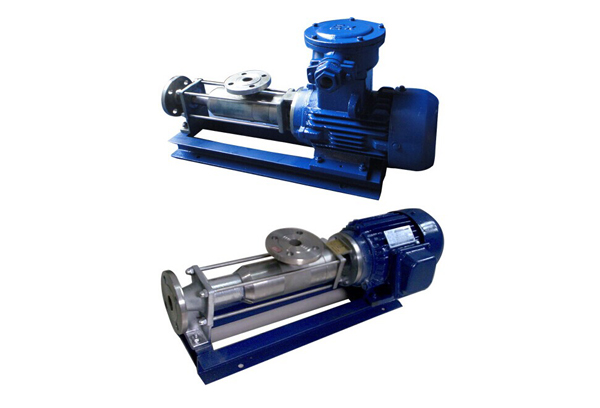

G型衛生級螺桿泵

衛生級螺桿泵工作原理

衛生級螺桿泵利用螺桿的旋轉來吸排液體。泵的入口和出口被分成一個或多個封閉空間，因為螺桿相互嚙合并且螺桿的內壁和襯套緊密配合。由于螺桿的旋轉和嚙合，這些密封空間在泵的吸入端連續形成，密封吸入腔內的液體，并沿著螺桿軸從吸入腔不斷地向排出端移動。液體不斷地被排出，因此隨著螺桿的旋轉，螺母被不斷地向前推動。它在立式螺桿泵運行時將液體吸入由螺桿和泵包圍的密封空間。當主動螺桿旋轉時，螺桿泵上的密封量增加螺桿泵推出螺桿齒時的壓力，使其沿軸向運動。由于螺桿以恒速旋轉，因此流出的液體流量也是均勻的。

上海新光明泵業制造有限公司(原上海光明水泵廠)是一家專業從事流體設備的研究、設計、制造、服務的智能型實體企業。作為隔膜泵廠家主要生產：氣動隔膜泵、電動隔膜泵、立式離心泵、臥式離心泵、鑄鐵氣動隔膜泵、不銹鋼氣動隔膜泵、鑄鐵電動隔膜泵、不銹鋼電動隔膜泵、G型單螺桿泵、WQ潛水排污泵、CQ磁力驅動泵、KCB齒輪油泵、ZW自吸式排污泵等產品。
