G型單螺桿泵結構原理

發布人：隔膜泵廠家發布日期：2021-06-23 點擊率：本文關鍵詞：G型單螺桿泵

它主要由固定在泵體上的襯套（泵缸）、插入泵缸的傳動螺桿和與其嚙合的兩個傳動螺桿組成。三個嚙合的螺桿在泵缸上為每個導程形成一個密封腔，并在吸入口和排出口之間形成密封。

G型單螺桿泵工作由兩個從動螺紋與活動螺紋對稱嚙合，因此作用在活動螺紋上的徑向力完全平衡，活動螺紋不能承受彎曲載荷。由于從動螺桿的徑向力支撐在泵缸襯套的整個長度上，因此不需要在外端安裝軸承，基本上不能承受彎曲載荷。運轉時，G型單螺桿泵外表面與泵筒內壁之間形成的油膜可防止金屬直接接觸，可顯著減少螺桿齒面的磨損。

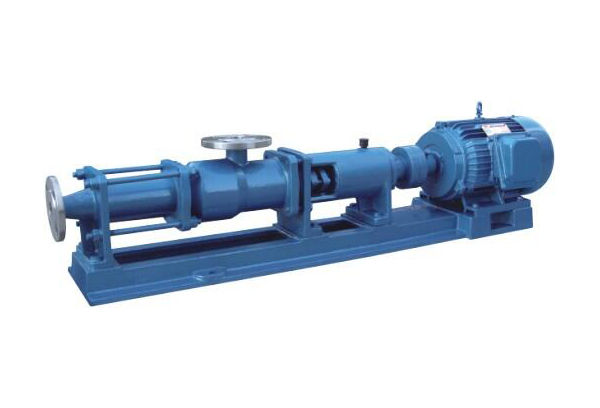

G型單螺桿泵

G型單螺桿泵運行，兩端分別作用于液體吸入和排出壓力，從而在螺桿中產生軸向推力。推力軸承可用于壓差小于10 kgf/cm2的小型泵。此外，高壓油從活動螺桿中心的油孔引入每個螺桿軸套的底部，在螺桿底部產生與軸向推力相反的平衡推力。

G型單螺桿泵與其他容積泵相同。當泵出口完全關閉時，泵內的壓力上升到危險水平，損壞泵并使電機過載。因此，有必要在泵的吸入口和排出口處安裝安全閥。

G型單螺桿泵軸封通常是機械軸封，可根據工作壓力的高低采用各種形式。
