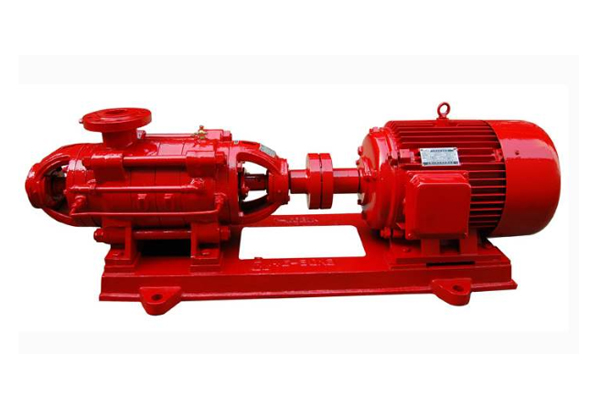

XBD-W型臥式單吸多級分段式消防泵

XBD-W型臥式單吸多級分段式消防泵，是較新開發生產的節能系列產品。具有效率高、運行噪音低、抗汽蝕性能好、結構合理、使用壽命長等顯著優點。供輸送不含固體顆粒的清水及物理化學性質類似于水的液體之用，主要用于消防系統增壓送水、也可應用于廠礦給排水、高層建筑增壓送水、遠距離送水、采暖、浴室、鍋爐冷暖水循環增壓、空調制冷系統送水及設備配套等場合。

查看更多【消防泵】產品

021-62586878

XBD-W型臥式單吸多級分段式消防泵產品概述

本司生產的XBD-W型系列消防泵其性能、技術條件符合國家新頒布的GB6245-1998《消防泵性能要求和試驗方法》標準的要求，產品經國家消防裝備質量監督檢測中心測試合格，獲上海市消防產品認可證書。

本司產品全部采用計算機設計和優化處理，公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段，從而保證產品質量的穩定可靠。

XBD-W型臥式單吸多級分段式消防泵產品特點

1、泵結構緊湊、布置合理、外形美觀。

2、進、出口徑相同，便于管路連接。

3、泵運行平穩、噪音低、壽命長。

4、密封可靠、無泄漏。

5、流量和壓力可根據需要增減泵級數并結合切割葉輪徑予以滿足。

XBD-W型臥式單吸多級分段式消防泵技術參數

流量：5-45L/S；

壓力：0.18-2.61Mpa；

功率：2.2-180KW；

轉速：1450r/min；

口徑：φ50-φ150；

溫度范圍：≤80℃。

XBD-W型臥式單吸多級分段式消防泵型號意義

XBD7.2/20-100 W

XBD – 消防泵組代號

7.2 – 設計壓力（1/10MPa）

20 – 設計流量（L/S）

100 – 進出口直徑

W – 結構為臥式

XBD-W型臥式單吸多級分段式消防泵性能參數

型號	流量 Q （L/S）	壓力 P （MPa)	轉速 n (r/min)	效率 η （%）	功率 N （KW）	必需汽蝕余量（NPSH）r (m)
XBD1.8/5-50W	4 5 6	0.20 0.18 0.16	1450	62 65 66	2.2	3.2
XBD2.7/5-50W	4 5 6	0.30 0.27 0.24	1450	62 65 66	3	3.2
XBD3.6/5-50W	4 5 6	0.40 0.36 0.32	1450	62 65 66	4	3.2
XBD4.5/5-50W	4 5 6	0.50 0.45 0.40	1450	62 65 66	5.5	3.2
XBD5.4/5-50W	4 5 6	0.60 0.54 0.48	1450	62 65 66	5.5	3.2
XBD6.3/5-50W	4 5 6	0.70 0.63 0.56	1450	62 65 66	7.5	3.2
XBD7.2/5-50W	4 5 6	0.80 0.72 0.64	1450	62 65 66	7.5	3.2
XBD8.1/5-50W	4 5 6	0.90 0.81 0.72	1450	62 65 66	7.5	3.2
XBD2.3/10-75W	8 10 12	0.25 0.23 0.20	1450	63 68 66	5.5	3.0
XBD3.4/10-75W	8 10 12	0.37 0.34 0.30	1450	63 68 66	7.5	3.0
XBD4.6/10-75W	8 10 12	0.50 0.46 0.40	1450	63 68 66	11	3.0
XBD5.5/10-75W	8 10 12	0.62 0.55 0.50	1450	63 68 66	11	3.0
XBD6.9/10-75W	8 10 12	0.75 0.69 0.60	1450	63 68 66	15	3.0
XBD8.0/10-75W	8 10 12	0.87 0.80 0.70	1450	63 68 66	15	3.0
XBD9.2/10-75W	8 10 12	1.00 0.92 0.80	1450	63 68 66	18.5	3.0
XBD10.3/10-75W	8 10 12	1.12 1.03 0.90	1450	63 68 66	18.5	3.0
XBD2.9/20-100W	15 20 25	0.32 0.29 0.26	1450	68 72 70	11	3.5
XBD4.3/20-100W	15 20 25	0.48 0.43 0.39	1450	68 72 70	15	3.5
XBD5.8/20-100W	15 20 25	0.64 0.58 0.52	1450	68 72 70	22	3.5
XBD7.2/20-100W	15 20 25	0.80 0.72 0.65	1450	68 72 70	30	3.5
XBD8.6/20-100W	15 20 25	0.96 0.86 0.78	1450	68 72 70	30	3.5
XBD10.1/20-100W	15 20 25	1.12 1.01 0.91	1450	68 72 70	37	3.5
XBD11.5/20-100W	15 20 25	1.28 1.15 1.04	1450	68 72 70	45	3.5
XBD13.0/20-100W	15 20 25	1.44 1.30 1.17	1450	68 72 70	45	3.5
XBD4.2/25-125W	20 25 30	0.44 0.42 0.38	1450	69 73 74	22	3.5
XBD6.3/25-125W	20 25 30	0.66 0.63 0.27	1450	69 73 74	30	3.5
XBD8.4/25-125W	20 25 30	0.88 0.84 0.76	1450	69 73 74	45	3.5
XBD10.5/25-125W	20 25 30	1.10 1.05 0.95	1450	69 73 74	55	3.5
XBD12.6/25-125W	20 25 30	1.32 1.26 1.14	1450	69 73 74	75	3.5
XBD14.7/25-125W	20 25 30	1.54 1.47 1.38	1450	69 73 74	75	3.5
XBD16.8/25-125W	20 25 30	1.76 1.68 1.52	1450	69 73 74	90	3.5
XBD18.9/25-125W	20 25 30	1.98 1.89 1.71	1450	69 73 74	90	3.5
XBD5.8/45-150W	35 45 55	0.62 0.58 0.52	1450	72 76 78	45	3.0
XBD8.7/45-150W	35 45 55	0.93 0.87 0.78	1450	72 76 78	75	3.0
XBD11.6/45-150W	35 45 55	1.24 1.16 1.04	1450	72 76 78	90	3.0
XBD14.5/45-150W	35 45 55	1.55 1.45 1.30	1450	72 76 78	110	3.0
XBD17.4/45-150W	35 45 55	1.86 1.74 1.56	1450	72 76 78	135	3.0
XBD20.3/45-150W	35 45 55	2.17 2.03 1.85	1450	72 76 78	155	3.0
XBD23.2/45-150W	35 45 55	2.48 2.32 2.08	1450	72 76 78	180	3.0
XBD26.1/45-150W	35 45 55	2.79 2.61 2.34	1450	72 76 78	180	3.0
